LSC380M65F 和SJ MOS在65W高效适配器Demo差异解析

来源:中芯半导体 时间:2026/9/23 16:04:00

实测解析|凌讯LSC380M65F SiC MOSFET 65W适配器Demo

SiC MOSFET与SJ‑MOS同平台对比测试
效率|Rdson温漂|EMI|BOM优化

在电源设计里,「换一颗MOS」往往是最小的一步改动,却可能同时牵动效率、EMI和成本三条主线。本次工程实测,我们采用凌讯微电子的LSC380M65F(800V SiC MOSFET)和一颗同规格SJ‑MOS,放置在同一块PCB、同一套外围电路、同一个测试平台开展完整样机对比测试,从满载效率、待机功耗,辐射与传导EMI,再到高温Rdson与C‑V电容特性完成验证。实测结果显示,SiC器件带来的性能提升十分可观。

本次测试关键数据小结:满载效率94.13%(AC230V,环温45℃装壳);待机功耗67.664mW,轻松满足七级能效;17.5V驱动条件下90V满载效率比SJ‑MOS高0.32%;辐射测试结果相比SJ‑MOS低3~7dB。

方案速览:一颗SiC MOS撑起65W宽压方案

这是一套面向适配器、快充类的65W反激方案,整机输入电压AC90‑264V,输出20V/3.25A。

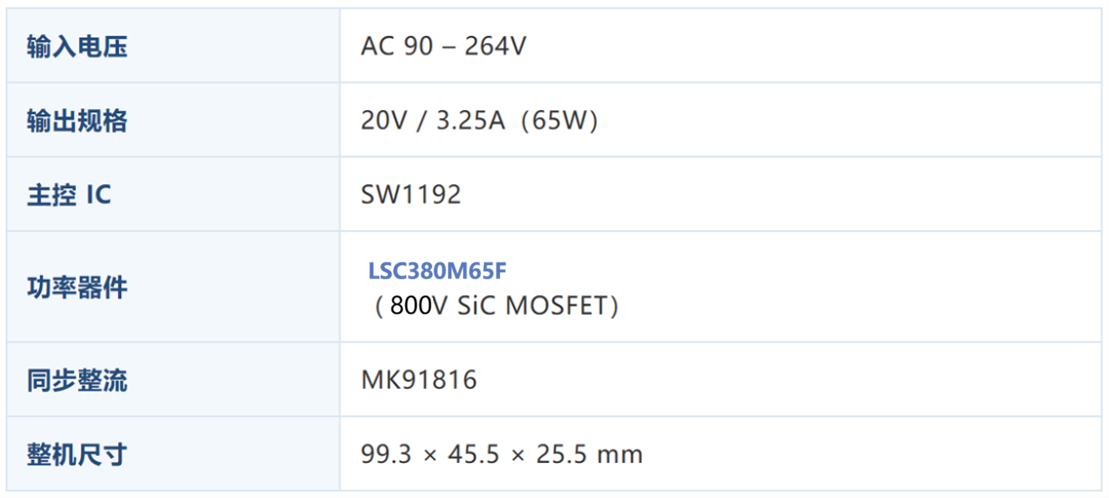

65W宽压反激Demo整机方案规格

65W宽压反激Demo整机方案规格

EMI滤波做精简配置:Y电容681、无X2电容、输入共模8×3×4 10uH镍锌磁环、无输出共模电感。在这样简化硬件的前提下,样机依然顺利通过辐射与传导EMI测试。

SiC MOS & Flyback EVM‑01整机PCBA与器件布局

SiC MOS & Flyback EVM‑01整机PCBA与器件布局

能效实测:满载94.13%,待机67.7mW,轻松满足七级能效

全部测试条件为环温45℃带外壳整机测试:AC230V满载效率可达94.13%,AC90V满载效率92.75%;待机功耗仅67.664mW,可以轻松满足七级能效指标。

同一平台、同一负载下,LSC380M65F支持两种驱动模式:17.5V驱动条件下,AC90V满载效率相比SJ‑MOS提升0.32%;即使沿用原有11.5V驱动,无需改动主控IC,也可以直接平替超结MOS,230V满载性能甚至略优于SJ‑MOS。

不同驱动电压下满载效率对比简表

SJ‑MOS与LSC380M65F不同驱动电压效率对比简表

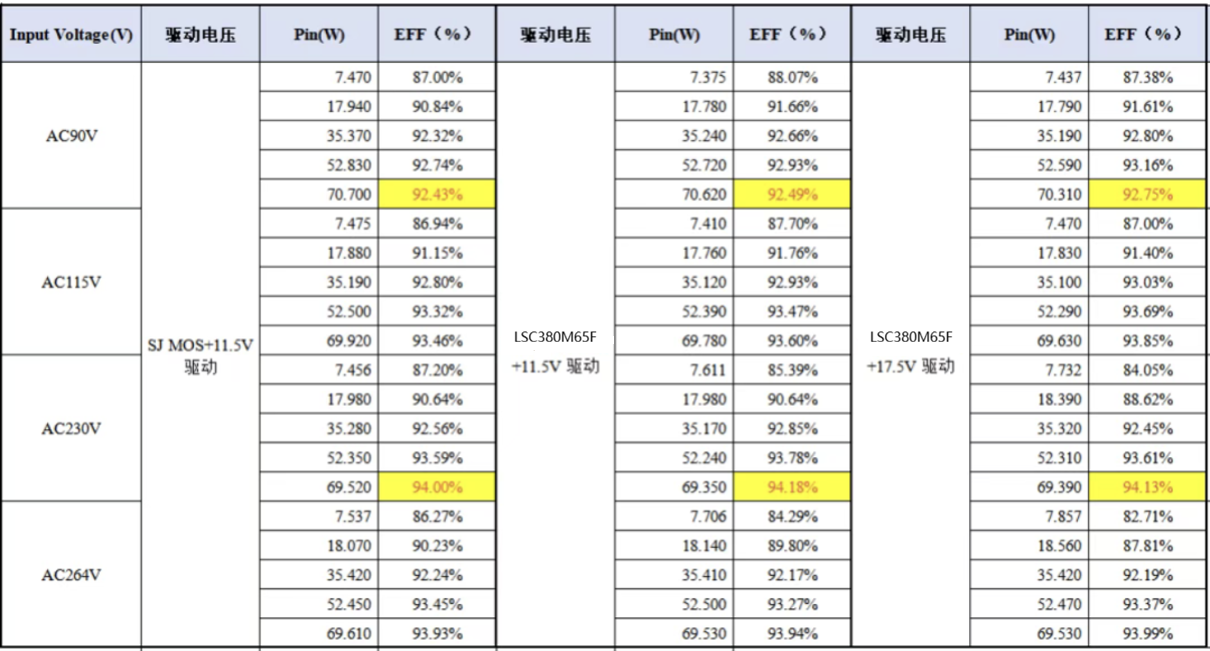

完整实测原始数据如下,表格黄色标记行为各输入电压满载工作点。

各输入电压下的满载效率原始实测数据表

各输入电压下的满载效率原始实测数据表(黄色为满载点)

Rdson温漂对比:高温特性成为效率分水岭

效率差距的核心来源于器件高温导通电阻表现。升温至150℃结温工况,SJ‑MOS的Rdson膨胀至常温2.5倍;而凌讯LSC380M65F的Rdson涨幅不足1.25倍。在45℃环温AC90V满载工况,导通损耗可以降低0.34W,整机效率提升0.5%以上。

硅基MOSFET漂移区电阻占比高达96.5%,结温升高载流子迁移率下降,导通电阻快速抬升。SiC临界场强是硅的10倍,漂移区更薄、掺杂浓度更高,漂移区电阻占比大幅降低,Rdson温度特性更加平缓稳定。

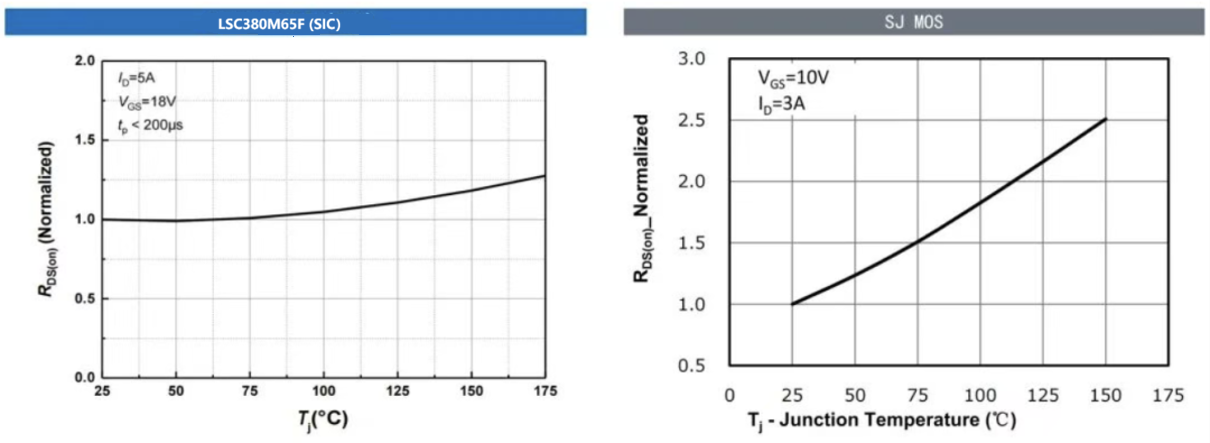

Rdson归一化‑结温变化对比曲线

LSC380M65F与SJ‑MOS Rdson随结温变化对比

EMI实测:SiC反而获得更大测试裕量

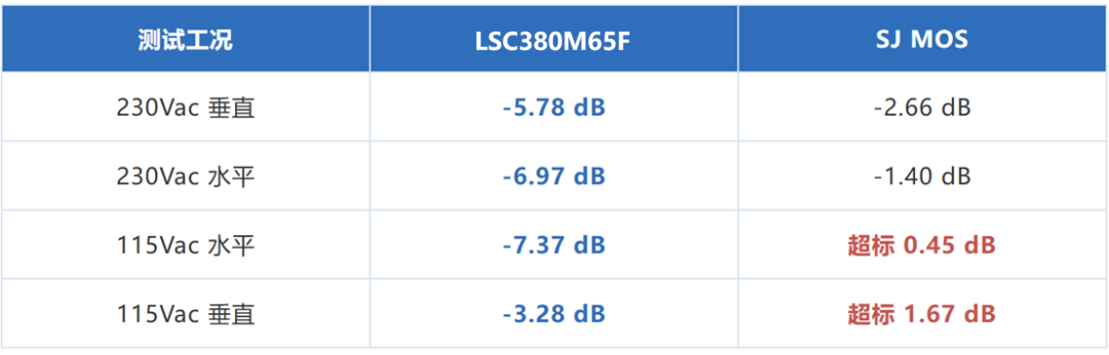

很多工程师担心SiC高速开关会恶化EMI,但本次同平台实测得到相反结果。115Vac测试条件下SJ‑MOS已经出现辐射超标,LSC380M65F依然保留3dB以上裕量;多个关键频点辐射读数相比SJ‑MOS低3‑7dB,差异根源来自C‑V电容特性。

230Vac垂直方向辐射测试对比图谱

230Vac垂直方向辐射:LSC380M65F对比SJ‑MOS

超结MOS为压低Rdson,Coss、Crss电容存在明显突变拐点,开关瞬间dv/dt冲击大;而LSC380M65F电容曲线平滑无悬崖式跳变,开关时刻电压冲击更小,辐射干扰更低。

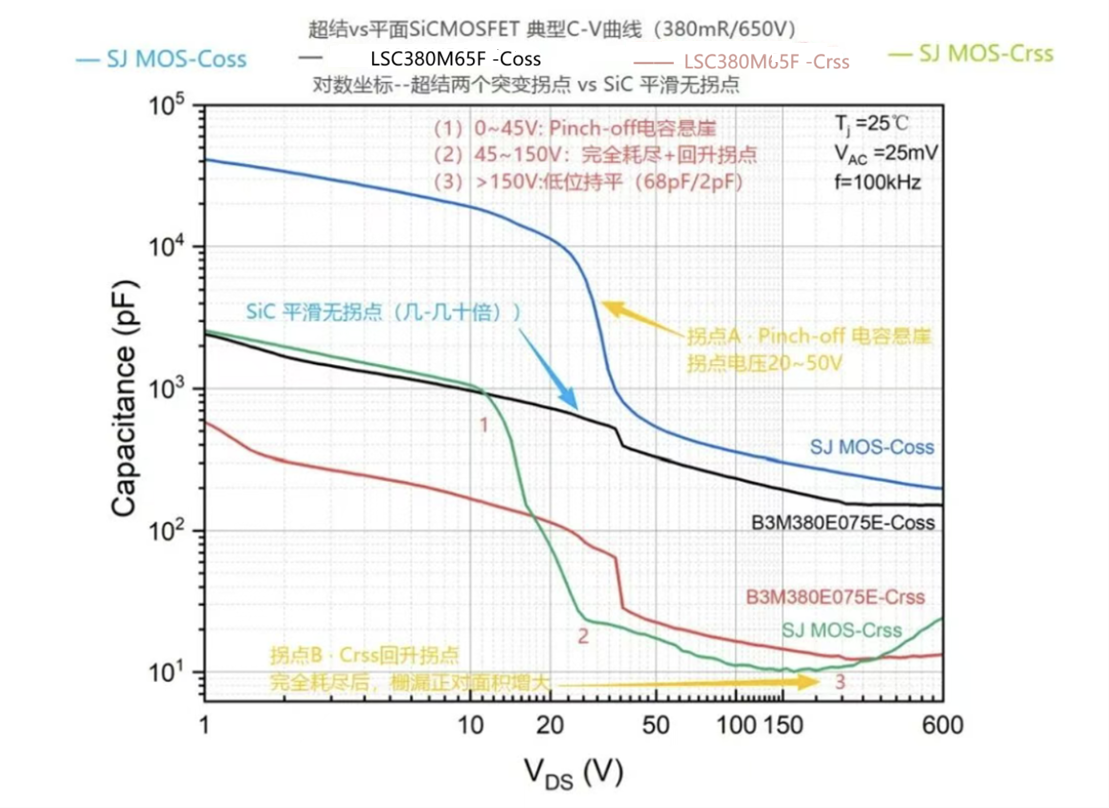

超结MOS与SiC‑MOS C‑V电容特性对比曲线

超结MOS与SiC‑MOS C‑V电容特性对比曲线

在无X2电容精简滤波配置下,传导干扰测试同样表现优秀,关键频点拥有4‑5dB以上余量,整机可以删减部分滤波器件,实现BOM成本优化。

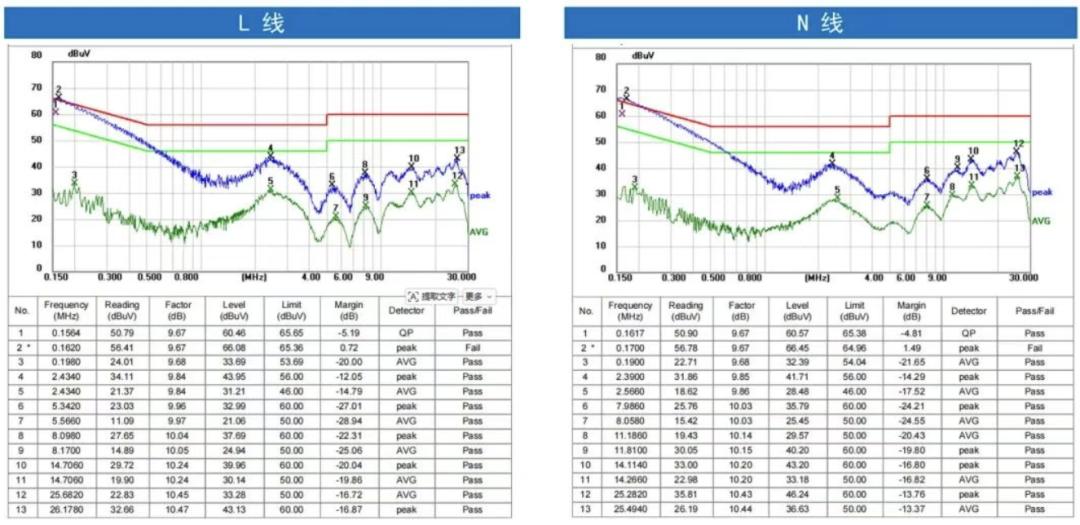

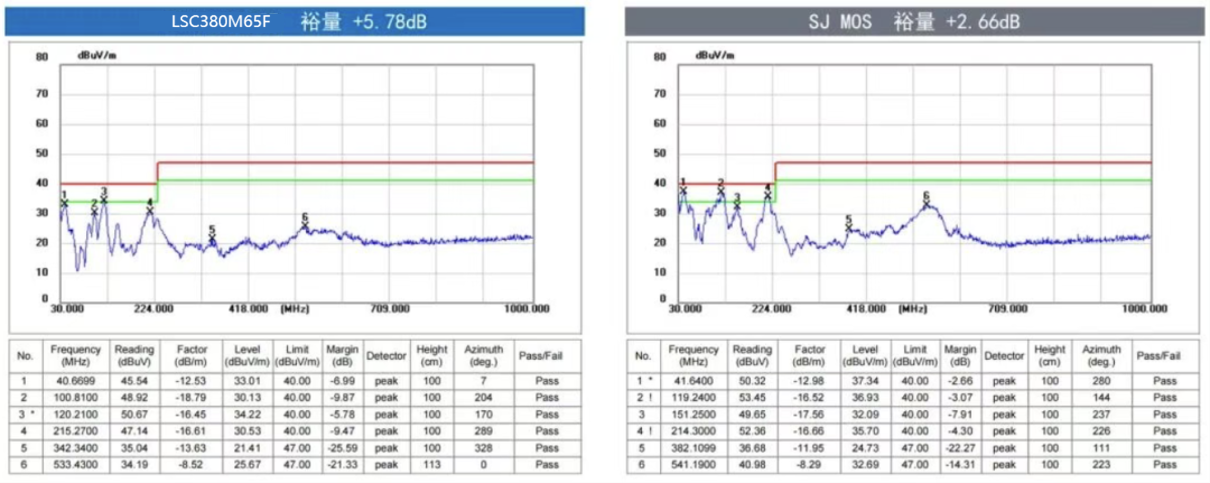

精简滤波配置下的传导测试图谱L线/N线

精简滤波配置下的传导测试图谱(L线 / N线)

器件可靠性:雪崩耐压与驱动波形表现

LSC380M65F标称耐压750V,实测雪崩耐压可达933.2V,支持175℃结温,恶劣工况鲁棒性优异。

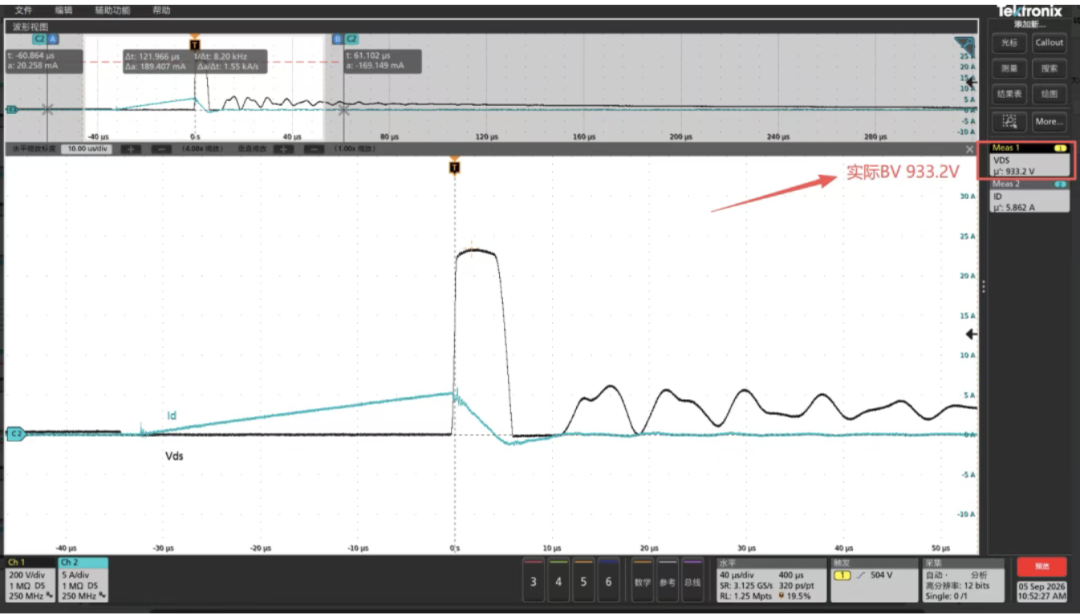

雪崩击穿Vds‑Id实测示波器波形

雪崩击穿波形,实测实际BV可达933.2V

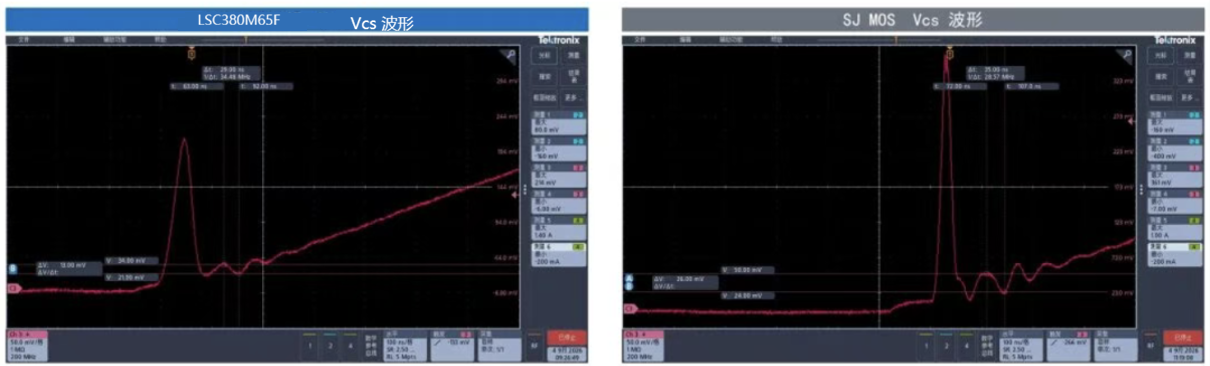

Vgs驱动震荡对比,LSC380M65F相比SJ‑MOS,高频震荡幅值更小,降低栅极过应力风险。

Vgs驱动震荡波形对比

Vgs波形对比:SiC相比SJ‑MOS高频震荡幅值更小

BOM降本:磁件与封装方案优化空间

得益于SiC器件特性优势,硬件方案具备明确降本潜力:可以取消成本较高的扁平线共模电感,替换小型镍锌磁环;磁件、电容综合成本下降≥15%;同时可将TO220F封装升级为TO252贴片,减少散热结构与人工焊接成本;EMI滤波器件数量也可适度精简。

扁平线电感与小型镍锌磁环共模电感实物对比

扁平线电感可替换为小型镍锌磁环共模电感

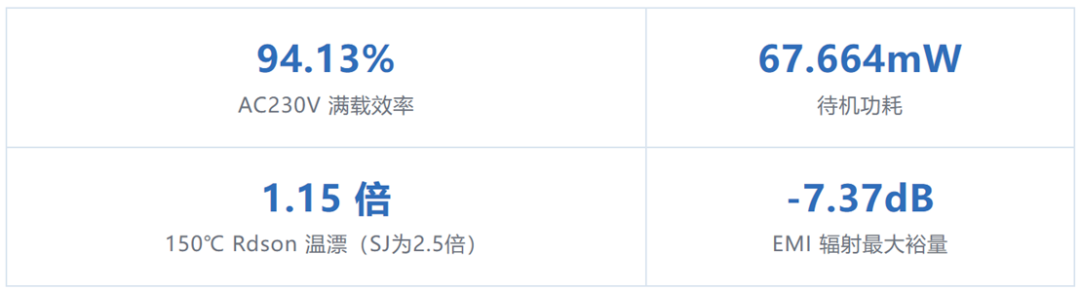

核心测试指标汇总

LSC380M65F在65W反激适配器完整样机平台,兼顾能效、高温可靠性、EMI兼容性,同时支持11.5V传统驱动直接平替原有SJ超结MOS,无需改动主控IC,给快充、适配器电源设计带来新的选型思路。

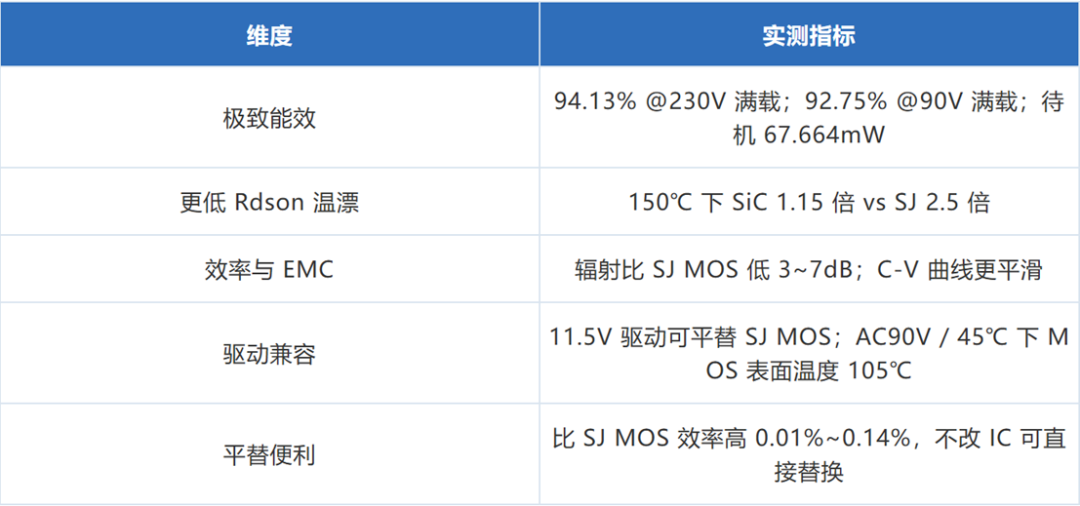

LSC380M65F核心实测指标汇总表

LSC380M65F核心实测指标汇总表

本次全部对比测试在同一套实验室测试平台完成,样机、负载、仪器条件完全统一,保证所有对比数据客观可参考。

65W适配器Demo整机实验室测试平台实拍

65W适配器Demo整机实验室测试平台实拍

SiC平替新思路:不改驱动,兼顾效率与EMI

凌讯微电子LSC380M65F,为快充、适配器电源提供高可靠SiC器件选型方案。
